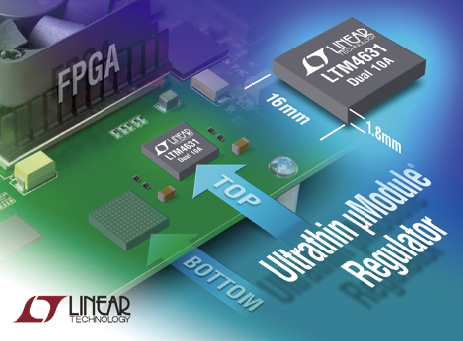

리니어테크놀로지가 16x16 mm 크기에 매우 얇은 1.91 mm LGA 패키지로 제공되는 듀얼 10 A 또는 단일 20 AμModule(파워모듈) 스텝다운레귤레이터(제품명: LTM4631)를 출시했다. LTM4631은 FPGA 같은 부하(load)에 인접한 PC 보드에 배치될 수 있으면서 높이가 낮은 패키지를 커버하는 한 개의 히트싱크를 공유한다.

작고 얇은 패키지를 활용한 LTM4631은 회로보드 밑면에 실장할 수 있어, DDR-QDR 메모리 및 트랜시버 IC 같은 부품을 위쪽 공간에 자유롭게 배치할 수 있게 해준다. 이 제품은 임베디드 시스템, 데이터 스토리지 시스템, 게이트웨이 컨트롤러, 40~100 Gbps 네트워크의 플러그인 및 메자닌(mezzanine) 카드 등의 애플리케이션에 사용된다. LTM4631은 4.5~15 V 입력전원에서 동작하고, 0.6 V~1.8 V 범위에서 출력전압을 조절하는데, -40~125°C 범위에서 최대 ±1.5% 총 DC 출력전압 오류 특성을 나타낸다.

두 개의 출력은 180도 역위상으로 동작하며, 출력전류를 공유할 때 두 개 출력은 각각 10 A 또는 20 A를 제공할 수 있다. 2개의 디바이스는 전류를 공유할 수 있으며, 최대 40 A까지 제공하면서 입력 및 출력 리플 전류를 최소화한다. 이 디바이스는 출력, 전류 폴드백 기능과 과전압 보호기능을 제공한다. LTM4631은 -40~125°C의 범위에서 동작하도록 설정됐다. AE
