NXP, 차량용 TSN 이더넷 스위치 발표
확장성, 안전성, 보안성 요구 충족
2020-01-09 온라인기사  / 편집부

NXP 반도체가 진화하고 있는 커넥티드 카(connected vehicles)에 필요한 고속 네트워크 기술을 자동차 제조업체들이 구현하도록 지원하는 Arm® Cortex®-M7 코어 기반의 멀티 기가비트 이더넷 스위치 'SJA1110'을 발표했다.

NXP SJA1110은 안전 기능이 내장된 차량용 이더넷 스위치로, 통합 100BASE-T1 PHY, 하드웨어 지원 보안 기능, 멀티 기가비트 인터페이스를 제공한다. NXP S32G 차량 네트워크 프로세서와 연동될 수 있도록 최적화된 SJA1110 스위치는 VR5510 전력관리 IC가 포함된 네트워킹 솔루션의 일부이기도 하다.

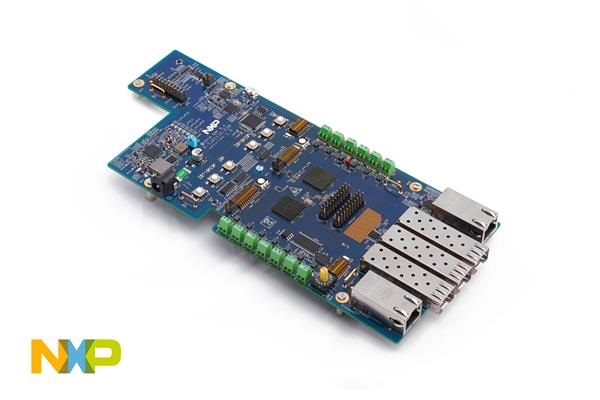

NXP SJA1110 이더넷 스위치는 안전 기능이 내장돼 있으며, 통합 100BASE-T1 PHY, 하드웨어 지원 보안 기능 및 멀티 기가비트 인터페이스를 제공한다.

최첨단 서비스 지향 게이트웨이(Service-Oriented Gateways)와 도메인 컨트롤러는 OTA(Over-the-Air) 업데이트와 데이터 기반 애플리케이션과 같은 연결 서비스(connected services), 기초적인 이더넷 기반 웹 센서, 액추에이터, 처리장치를 지원해야 한다. 이런 네트워크는 자동차, 승객 또는 승객의 개인 데이터를 보호하면서, 확장 가능하고, 데이터를 신속하고 안전하게 이동할 수 있어야 한다. 또, 이런 자동차 네트워크는 차량이 고장난 경우에도 모든 기능이 안전하게 작동해야 한다.

NXP에 따르면, 자동차 제조업체들이 다양한 하드웨어 기능들을 적절히 활용하고, 포트 수가 많은 전자제어장치(Electronic Control Unit, ECU)와 포트 수가 적은 ECU를 균형 있게 섞어 사용해 SJA1110 이더넷 스위치를 적용하면 확장성, 보안성, 성능을 확보할 수 있다고 한다. SJA1110은 최신 TSN(Time Sensitive Networking) 기준을 충족하며, 통합 100BASE-T1 PHY, 하드웨어 지원 보안 기능, 멀티 기가비트 인터페이스 등을 제공한다.

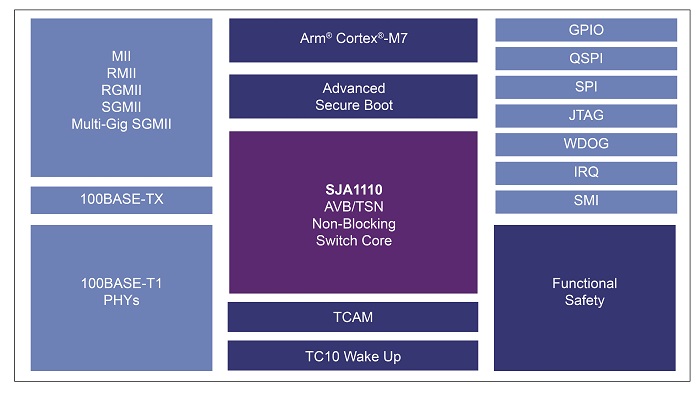

SJA1110 Block Diagram

안전성

SJA1110은 ASIL(Automotive Safety Integrity Level) 조건을 충족하고, 예지 정비 솔루션을 구현하는 전용 고장 감지 메커니즘을 실행해 차량의 안전 기능을 강화할 수 있도록 지원한다. 이를 통해, 최종 차량 소유자의 편의성을 크게 높이고, 대형 차량 관리 업체들의 비용을 절감하고 효율성을 향상시킬 수 있다.

보안성

SJA1110은 하드웨어 지원 보안 부팅, DoS 방지, 분산형 침입 탐지 기능을 갖춘 계층형 보안 시스템의 일환으로, NXP의 독보적인 체크카드 및 전자여권 기술을 적용했다. SJA1110 스위치는 ECU에 도달하는 모든 이더넷 프레임을 HW 기반 보안 규칙과 비교 검증해 처리하며, 통계를 수집해 사양에 부합하지 않을 경우 에스컬레이션(escalation)을 유발한다. 이와 같은 메커니즘은 동급 최강의 방화벽과 침입 탐지 시스템을 구축하는 기반이 된다.

확장성
NXP의 독자적인 SW, 개방형 통합 컨트롤러, 다수의 BOM 최적화 옵션을 갖춘 SJA1110는 하드웨어(HW) 및 소프트웨어(SW) 호환 모델 4종으로 출시된다. 이러한 SJA1110은 복잡한 게이트웨이, 고급 주행 보조 시스템, 인포테인먼트 유닛을 위한 확장 가능한 ECU 설계를 구현할 수 있는 기반을 제공한다.

NXP 차량용 네트워크 시스템 솔루션

안전한 SJA1110 멀티 기가비트 차량용 이더넷 스위치는 VR5510 PMIC를 포함하는 차량용 네트워크 시스템 솔루션의 일환으로, S32G 차량 네트워크 프로세서와 호환될 수 있도록 최적화됐다. S32G 프로세서와 SJA1110을 함께 사용하면, 자동차 업계는 고성능 도메인 기반 차량 아키텍처로 전환하고, 소프트웨어를 단순화하며, 동시에 보안 및 안전성을 향상시킬 수 있다. <>
