리니어 테크놀로지 코리아(대표 홍사곽)는 입력 범위가 폭넓은 듀얼 및 쿼드식 연산 증폭기 (제품명: LT6016 & LT6017) 2종을 출시한다고 밝혔다.
이 제품들은 LTC의 독자적인 오버더톱(Over-the-Top®) 아키텍처의 견고성과 기능성이 고정밀 성능에 결합됐. 입력 오프셋 전압은 최대 50µV이며, 입력 바이어스 전류는 5nA, 저 주파수 잡음은 0.5µVP-이다. 이러한 특징들을 통해 이번 신제품들은 정밀용 산업, 자동차, 계측 등 광범위한 범위의 애플리케이션에서 이상적이다.

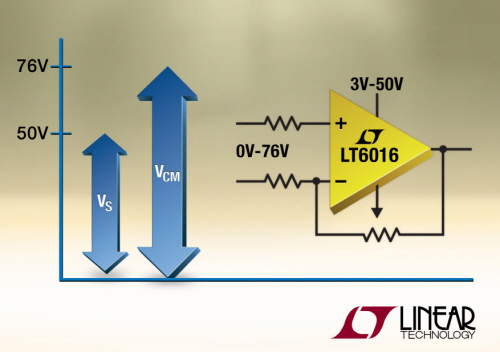

오버더톱 입력특성은 입력핀의 전압이 V+ 레일 이상일 경우에도 잘 동작한다. LT6016/LT6017 은 입력핀의 전압이 V- 전압 보다 최대 76V 높거나 V+ 가 3 ~ 50V 일 때 정상 동작한다. 추가적인 오류 보호 기능들은 역 전압 인가 조건 (V+ 핀에 최대 -50V), 네거티브 과도응답 (V_IN 핀에 최대 -25V), 공급 전력이 없을 때(V_OUT 핀에 최대 50V) 강제 출력 전압으로부터 연산 증폭기를 보호한다. 이 견고한 아키텍처는 증폭기 아날로그 인터페이스에서 다른 보드에 있는 애플리케이션에서 특히 유용하며, 하이사이드 및 로우사이드 전류 센싱에서도 유용하다.

LT6016 및 LT6017은 40°C ~ 85°C, -40°C ~ 125°C, -55°C ~ 150°C 온도 범위에서 규격화 되어 있다. 듀얼 LT6016은 8핀 MSOP 패키지에서 이용할 수 있으며, 1,000 개 수량 기준으로 개당 2.50 달러에서 시작한다. 쿼드 LT6017은 a 6mm x 3mm DFN 패키지로 공급되며, 1,000개 수량 기준으로 개당 3.96 달러에서 시작된다. 상세 정보는www.linear.com/product/LT6016 and www.linear.com/product/LT6017 참조.


 제품특징: LT6016/LT6017

• 입력 커먼 모드 범위: V– ~ V– + 76V
• VOS: ±50μV (Maximum)
• 저전력: 315μA/증폭기
• CMRR, PSRR: 126dB
• 이득 대역폭 (GBP): 3.2MHz
• 고전압 이득: 1000V/mV
• 50V 까지 역 배터리 전압 보호
• 위상 역전 없음
• 전원 씨퀀싱 문제 없음
• 동작 온도 범위: –55°C ~ 150°C

 애플리케이션:

• 하이사이드 또는 로우사이드 전류 센싱
• 배터리/전원 모니터링
•  4mA ~ 20mA 트랜스미터
• 고전압 데이터 수집
• 배터리/ 휴대용 계측

2013/2/15
