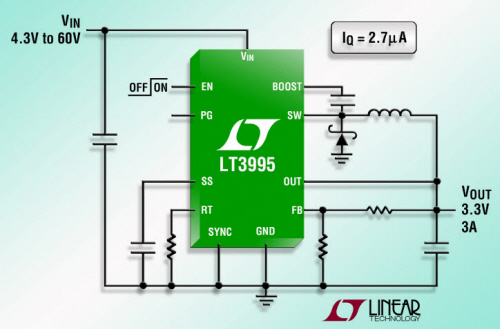

리니어 테크놀로지 코리아(대표 홍사곽)는 2.7µA 의 대기 전류만 필요한 3A, 60V 스텝다운 스위칭 레귤레이터(제품명: LT3995)를 출시했다고 밝혔다.
LT3995의 4.3V ~ 60V 입력 전압 범위는 자동차, 화물차량(commercial vehicle), 항공전자기기 및 산업용 애플리케이션에 이상적이다. 내부 4.7A 스위치는 1.2V로 낮은 전압에서 최대 3A의 연속 출력 전류를 전달할 수 있다. LT3995의 버스트 Mode^® 동작은 초저 대기 전류를 제공해, 자동차 또는 산업용 시스템처럼 상시(always-on) 동작과 최적의 배터리 수명을 요구하는 애플리케이션에 적합하다.

LT3995의 독자적인 설계는 입력 전압이 프로그램된 출력 전압 이하로 하강할 때 단지 500mV의 최소 드롭아웃 전압을 보장하여, 자동차 콜드크랭크와 같은 시나리오가 발생할 수 있는 애플리케이션에 이상적이다. 스위칭 주파수는 200kHz ~ 2MHz 범위의 사용자 프로그램이 가능하며, 250kHz ~ 2MHz 범위에서 동기화할 수 있어, 설계자가 효율을 최대화하면서 잡음에 민감한 결정적인 주파수 대역을 피할 수 있다. 16핀의 열 성능이 강화된 MSOP 패키지와 높은 스위칭 주파수의 결합은 외부 인덕터 및 커패시터 크기를 작게 하여, 매우 컴팩트하면서 열 효율성이 우수한 풋프린트를 제공한다.
LT3995는 고효율 4.7A, 85mOhm 스위치, 부스트 다이오드, 오실레이터, 제어 및 로직 회로를 단일 다이에 통합시켰다. 낮은 리플특성의 버스트 모드 동작은 저출력에서 고효율을 유지하면서 출력 리플을 15mVPK-PK 미만으로 유지시킨다. 특별한 설계 기법과 고전압 공정은 광범위한 입력 전압 범위에서 최고 90% 효율성을 달성하면서, LT3995의 전류 모드 토폴로지는 고속 과도응답 및 뛰어난 루프 안정성을 보장한다. 다른 기능으로는 파워 굿 플래그, 소프트스타트 기능 및 과열 보호 기능이 있다.
LT3995EMSE는 열 성능이 강화된 MSOP-16 패키지로 제공되며, 1,000 개 수량 기준으로 개당 3.55 달러로 제공된다. LT3995IMSE 는 -40°C ~ 125°C 동작 접합 온도에서 동작할 수 있도록 테스트 완료되어 동작을 보장하며, 1,000개 수량 기준으로 개당 3.91 달러에 책정되었다. LT3995HMSE는 -40°C ~ 150°C 동작 접합 온도에서 동작할 수 있도록 테스트 및 보장되었으며, 1,000개 수량 기준으로 개당 4.16 달러에 책정되어 있다. 모든 버전은 지금 바로 이용할 수 있다. 상세 정보는 www.linear.com/product/LT3995에서 제공.

제품특징: LT3995

• 매우 낮은 대기 전류: 12V_IN ~ 3.3V_OUT 일 때 2.7μA I_Q
• 낮은 리플 버스트 모드® 동작, 출력 리플: < 15mV_P-P
• 광범위한 입력 범위: 4.3V ~ 60V 동작
• 3A 최대 출력 전류
• 뛰어난 스타트업 & 드롭아웃 성능
• 조절가능한 스위칭 주파수 범위: 200kHz ~ 2MHz
• 250kHz ~ 2MHz 사이에서 동기화 가능
• 정밀 프로그램이 가능한 저전압 록아웃
• 낮은 셧다운 전류: I_Q = 700nA
• 파워 굿 플래그
• 소프트스타트 기능
• 열 셧다운 보호 기능
• 소프트스타트 해제 및 전류 제한 폴드백 기능
• 85mOhm ON 저항 스위치 설계
• 소형, 열 성능이 강화된 16핀 MSOP 패키지

2013/6/7
