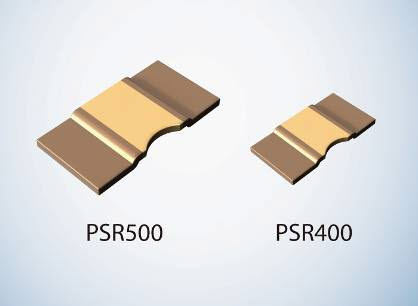

로옴은 차량 및 산업기기 등 고전력이 필요한 세트의 전류 검출 용도에 최적인 고전력 • 초저 저항을 실현한 션트 저항기 PSR 시리즈에 정격 전력 4W를 보증하는 PSR400과 5W를 보증하는 PSR500을 추가했다.

신제품 PSR 시리즈는 생산성이 높은 독자적인 정밀 용접 기술을 통해 고전력 5W 상당을 실현함과 동시에, 저항체 금속에 고기능 합금 재료를 채용함으로써 저저항 영역에서도 우수한 저항 온도 계수(Temperature Coefficient of Resistance, TCR)를 달성했다. 이에 따라 차량 및 산업기기 등 까다로운 온도 보증이 요구되는 세트의 회로에도 여유로운 사용이 가능하여 설계 부하를 낮춰준다.

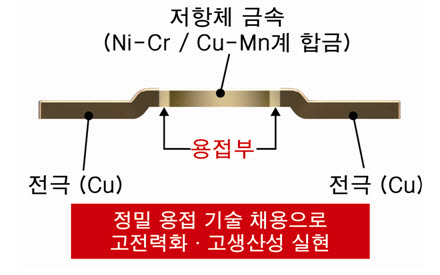

독자적인 정밀 용접 기술로 높은 정격전력 실현
고전력에 대응하고, 초저 저항 영역 (0.2mΩ (min.))에서도 높은 측정 정밀도를 실현하기 위해서는 구리(Cu) 전극을 균일하게 접합하는 기술이 필요하다. 로옴은 독자적인 정밀 용접 기술을 통해 저항체 금속과 두꺼운 Cu 전극을 접합하여 높은 방열성과 열용량을 지닌 구조를 실현했니다. 이에 따라 5W 상당의 고전력화와 동시에 높은 생산성도 달성했다.

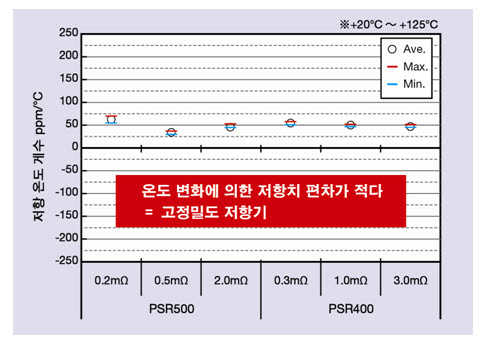

초저 저항 영역에서도 우수한 저항 온도 계수 달성
일반적으로 저항치가 낮아질수록 저항 온도 계수는 커진다. 로옴은 저항체 금속에 고기능 합금 재료를 채용함으로써 초저 저항 영역에서도 우수한 저항 온도 계수(TCR)를 달성했니다.

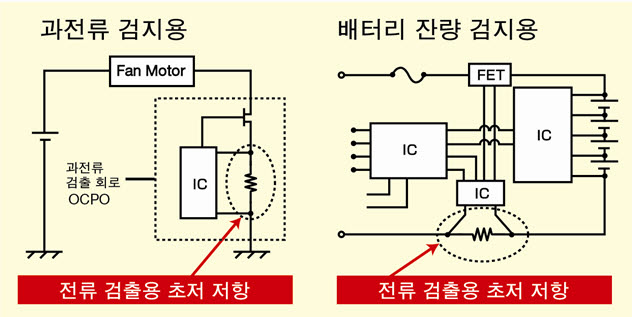

[애플리케이션 회로도 예]

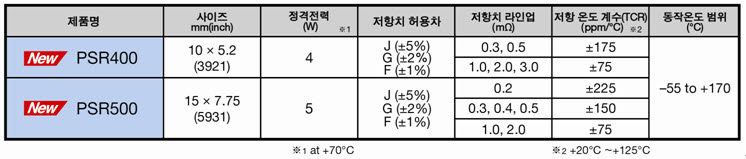

[규격]
