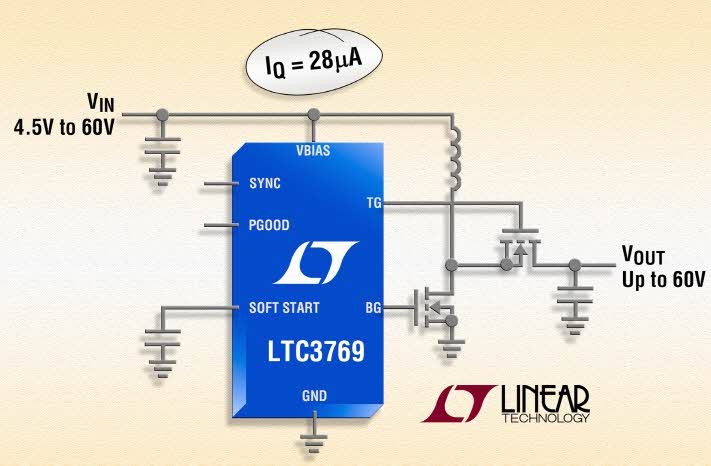

리니어 테크놀로지 코리아(대표 홍사곽)는 부스트 다이오드를 고효율 N채널 MOSFET으로 대체할 수 있는 동기식 스텝업 DC/DC 컨트롤러(제품명: LTC3769)를 출시했다고 밝혔다.
이 제품은 효율을 증대시키고 출력 전류 성능을 최대화시킨다. 이 컨트롤러는 12V 입력에서 24V 5A 출력시 최대 98% 효율을 제공하여, 자동차, 산업 및 의료용 애플리케이션에서 이상적이다. 이러한 애플리케이션에서 스텝업 DC/DC 컨버터는 소형 솔루션 크기에서 열 방출이 적어야 한다.
LTC3769는 스타트업 동안 4.5V ~ 60V의 입력 전압 범위에서 동작하며 스타트업 이후 입력전압이 2.3VIN까지 하강되어도 동작을 유지하며, 출력전압은 최대 60V까지 설정 할 수 있다. 낮은 28µA 대기 전류는 배터리 구동식 애플리케이션에서 동작시간을 연장시킨다. 1.2 Ohm 온보드 N채널 MOSFET 게이트 드라이버는 대형 MOSFET 게이트를 빠르게 슬루(slew)할 수 있으며, 변환 손실을 최소화하고 최대 10A 출력 전류를 구현할 수 있다.
LTC3769는 조절 가능한 싸이클 대 싸이클 전류 제한 보호 기능을 갖추고 있으며 전류 감지를 위해 센스 저항을 사용하거나 인덕터의 전압 드롭을 이용할 수 있다. 입력 전압이 조절된 출력 전압을 초과할 수 있는 애플리케이션의 경우, LTC3769는 동기식 MOSFET을 ON 상태로 유지하여, 출력 전압은 입력 전압과 동일하게 유지되어 최소 전력 손실이 가능하다. LTC3769의 전류 모드 아키텍처는 50kHz  ~ 900kHz의 선택 가능한 주파수를 구현할 수 있거나 75kHz ~ 850kHz 범위에서 외부 클록으로 동기화될 수 있다. 게다가, 이 디바이스는 조절 가능한 소프트 스타트, 파워 굿 출력 신호 기능을 가지고 있으며 –40°C ~ 125°C 동작 온도 범위에서 ±1% 레퍼런스 전압 정밀도를 유지한다.
LTC3769 는 20핀 TSSOP 및 24핀 4mm x 4mm QFN 패키지로 이용할 수 있다. 이 제품은 다음과 같이4가지 온도 등급으로 이용할 수 있다. 확장형 및 산업용 등급으로 –40 ~ 125°C의 동작 범위가 보장되며, 고온의 자동차용 온도 등급으로 –40°C ~ 150°C를 제공하고, 군사용 온도 등급으로 –55°C ~ 150°C를 보장한다. 1,000개 수량 기준으로 개당 2.75달러 가격으로 공급된다. 보다 상세한 정보는 www.linear.com/product/LTC3769에서 제공된다.

60V 동기식 스텝업 DC/DC 컨트롤러

제품 특징: LTC3769

- 최고 98% 효율
- 최고 60V V_OUT 동작
- 4.5V ~ 60V의 폭넓은 V_IN 범위, 스타트 업 이후 2.3V로 하강된 전압에서 동작 유지
- 낮은 28µA 대기 전류는 배터리 구동식 애플리케이션에서 동작 시간을 연장한다
- 4µA 셧다운 전류
- 강력한 1.2 Ohm 게이트 드라이버
- 동기식 MOSFET에 적합한 100% 듀티 싸이클 성능
- 75kHz ~ 850kHz 범위의 위상 잠금 가능한 주파수
- 50kHz ~ 900kHz 범위에서 프로그램 가능한 고정 주파수
- R_SENSE 또는 인덕터 DCR 전류 감지
- 전류 모드 제어
- –40℃ ~ +125℃ ±1% 레퍼런스 전압 정밀도
- 프로그램 가능한 소프트 스타트
- 파워 굿 출력
