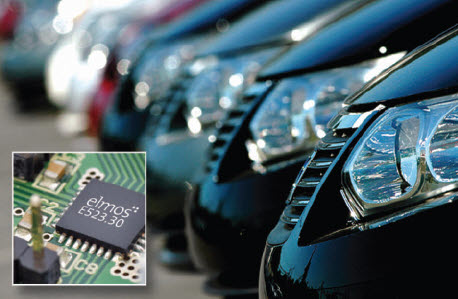

이번 호에 소개할 제품은 엘모스(Elmos Semiconductor AG)의 바이폴라 스테퍼모터 드라이버 IC 2종이다. 센서리스 타입으로 스톨(구속) 검출 기능을 특장점으로 하는 E523.30과 E523.37은 모터의 위치 검출을 위해 특별히 홀센서나 포텐셔미터(potentiometer)를 필요에 따라 최대 3개까지 센서 입력에 적용할 수 있다. 또한 액추에이터 내에 바로 실장 가능해 설치에 필요한 공간을 최소화할 수 있다.
각위치(angular positioning) 외에도, E523.30은 모듈과의 통신에 있어서 LIN 오토어드레싱 기능을 갖추고 있으며, PWM 인터페이스를 통해 모듈을 제어할 수도 있다. 엘모스에서는 LIN 오토어드레싱 기능이 제외된 버전으로 E523.37 역시 구비하고 있어 고객이 선택할 수 있는 폭을 넓히고 있다.
고객이 바로 사용할 수 있도록 LIN2.x 혹은 LIN1.3 버전의 소프트웨어 및 PC-GUI 또한 제공 가능하여 고객 자체 사양의 개발환경 및 콤팩트한 LIN 루틴을 구현할 수 있다.
E523.30 및 E523.37은 주로 라디에이터용 그릴셔터와 헤드램프, 밸브 액추에이터 등 자동차에 적용 가능한 스테퍼모터 및 DC 모터의 제어기에 응용할 수 있다.
특히 E523.30 및 E523.37 IC 제품에는 MCU, 8K 플래시메모리, 64byte의 EEPROM이 포함되어 있다. 동작 전압은 5.5V ~ 20V이며, 로드덤프 발생 시에는 42V까지 가능하다. 모터의 구동 전류는 IC에 내장된 드라이버단에서 제어되며, 두 개의 출력 채널을 통해 각각 최대 800mA까지 제어 가능하다. 슬립 모드에서의 IC 소모 전류는 30μA에 불과하다. 패키지는 QFN32L6 (32핀, 6mm x 6mm)로 제공된다.
추가 정보 및 샘플, 개발용 툴 문의
엘모스코리아
전화번호 : 031-714-1131
이 메 일 : sales-korea@elmos.com
