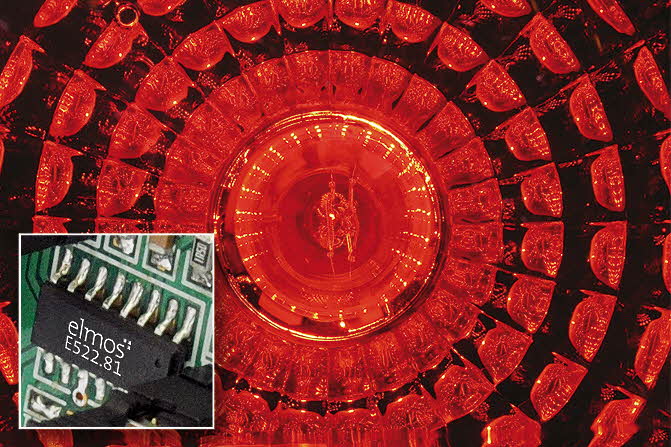

이번 호에 엘모스(Elmos Semiconductor AG)는 차량 테일램프용 LED 컨트롤러 제품을 위해 개발된 강력한 제품군으로 E522.80/81/82/83을 소개한다.

이 IC 제품들은 채널당 최대 150mA의 전류를 지원하며, 채널을 병렬로 연결할 경우 전체 전류를 최대 450mA까지 설정할 수 있다. 또한 LED 드라이버의 개방회로나 단락회로를 감지하고, 접합온도(junction temperature)나 과전압을 모니터링하며, 외부 온도 정보에 따라 선택적으로 프로세싱(optional processing)을 하는 등 통합적인 진단 기능을 통해 시스템의 안정적인 동작을 보장하는 특장점이 눈에 띈다.
진단용 인터페이스를 이용하여 복수 개의 IC를 서로 연동하면 3채널 이상을 가진 LED 클러스터의 동작을 지원할 수도 있다.
PWM 디밍은 연결된 채널 모두에 동시 혹은 개별적으로 적용될 수 있으며, 예를 들면 PWM 디밍을 채널 각각에 적용하여 강력한 RGB LED 컨트롤러를 설계할 수도 있다.

이 IC 제품군이 현재 시중에 나와 있는 기존의 솔루션들과 차별화되는 또 하나의 특징은 발열손실(generated thermal dissipation loss)의 적정량을 외부에 부착한 션트저항(shunt)로 이동시켜 열이 균일하면서도 효율적으로 배분될 수 있도록 하며 PCB 상에는 핫스팟 (hot spot)이 발생하지 않도록 하는 추가 기능이 있다는 점이다. 이렇듯 독특한 열분배 기능은 리니어 레귤레이터에서 발생할 수 있는 추가적인 전압 강하를 막을 수 있다.

또한 이 IC 제품에는 에러 처리를 위해 두 가지 모드를 설정할 수 있다. 그 하나는 “Failure Feedback Mode”로 에러가 발생한 채널이 감지되면 해당 채널은 비활성화되고, 해당 에러들이 표시된다. 다른 하나는 “Single Lamp Mode”로서 LED에 연결된 채널들이 하나로 연결된 광원처럼 동작한다. 이 경우, 에러가 발생하면 모든 채널이 비활성화되고 IC만 남아 전원으로부터 작은 크기의 정동작 전류(quiescent current)를 끌어오기 때문에 전원 컨트롤러는 오류를 확실하고 분명하게 감지할 수 있다.

동작 가능한 입력 전압의 범위는 5V에서 25V이며, 최대 40V의 전압 입력을 허용한다.
본 IC 제품군은 패드가 노출된 형태의 SO16의 패키지로 공급되며, AEC-Q100 인증을 받은 제품이다.
