인피니언, 자동차 트랙션 인버터용 750V EDT2 IGBT 출시

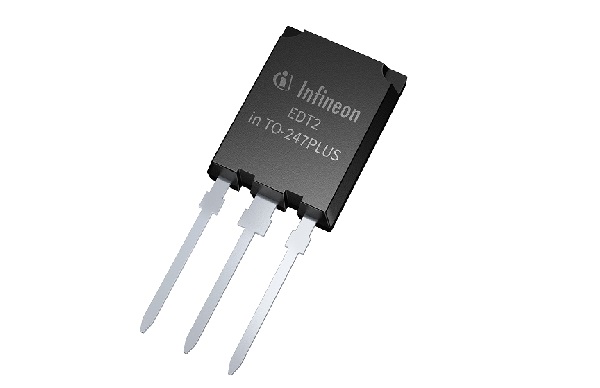

인피니언 테크놀로지스는 TO247PLUS 패키지를 적용한 자동차 트랙션 인버터용 750V EDT2 IGBT를 출시한다고 15일 밝혔다.

EDT2 IGBT는 EasyPACK™ 2B EDT2나 HybridPACK™ 패키지로 많은 인버터 모듈에 이미 성공적으로 사용되고 있는 차량용 마이크로-패턴 트렌치-필드-스톱 셀 기술을 기반으로 한다. TO247PLUS 패키지는 더 큰 연면 거리를 제공해 설계를 수월하게 한다.

EDT2 IGBT 제품군은 단락 회로에 대해 견고하며, 항복 전압이 750V로 최대 470V_DC의 배터리에 사용할 수 있다. 또한, 스위칭 손실과 전도 손실을 크게 낮춘다.

디스크리트 EDT2 IGBT는 100 ℃에서 120A (AIKQ120N75CP2)와 200A (AIKQ200N75CP2) 정격 전류를 제공하며, 극히 낮은 순방향 전압 강하값을 갖기 때문에 이전 세대 제품 대비 전도 손실을 최고 13%까지 낮춘다. 200A 정격 전류의 AIKQ200N75CP2는 TO247PLUS 패키지로 제공되는 동급 최상의 디스크리트 IGBT이다. 따라서 특정한 전력 등급을 위해 병렬로 필요한 디바이스 수가 더 적어, 전력 밀도를 높이고 시스템 비용을 낮춘다.

EDT2 IGBT는 우수한 파라미터 분포를 특징으로 한다. 정격 값과 최대 값 사이에 컬렉터-이미터 포화 전압(Vce(sat)) 차이가 200mV 미만이며, 게이트 임계 전압(V_GEth) 차이는 750mV 미만이다. 또한 열 계수가 양(+)의 값을 갖는다. 이러한 장점으로 병렬 동작이 수월하며, 최종 디자인에 시스템 유연성과 전력 확장성을 제공한다. 또한, 이들 IGBT 제품은 우수한 스위칭 특성, 낮은 게이트 전하량(QG), 175°C의 접합부 온도(T_vjop)를 특징으로 한다.

AIKQ120N75CP2와 AIKQ200N75CP2는 현재 구입 가능하다.

---
