로옴, 차량용 고내압 홀 IC 개발

로옴(ROHM)은 모바일 기기 및 컨수머 기기에서 축적한 홀 IC (Hall IC) 노하우와 고내압 공정을 기반으로 차량용 홀 IC를 개발했다. 홀 IC는 비접촉으로 위치 검출이나 모터의 회전 검출이 가능해 기계식 스위치에 비해 마모의 우려가 적고, 소형으로 보호회로를 탑재할 수 있는 등 장점이 많아 사용이 늘고 있다.

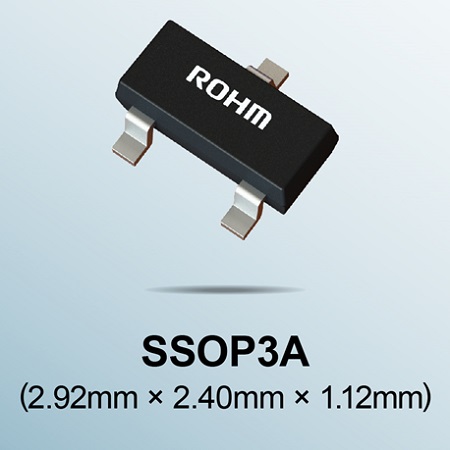

로옴이 개발한 자기 검출을 사용한 홀 IC (BD5310xG-CZ/BD5410xG-CZ 시리즈)는 고내압 공정 기반으로 업계 최고 수준의 42V 내압을 실현하여 프라이머리 (12V 배터리에 직접 연결) 전원에 접속할 수 있다. 또한, 폭넓은 동작전압 범위(2.7V~38V)로 다양한 애플리케이션을 지원할 수 있다. 독자적인 내부 토폴로지를 탑재함으로써 소비전력을 일반 제품 대비 약 20％ 삭감하여 업계 최고 수준의 저소비전류 1.9 mA를 실현했다.

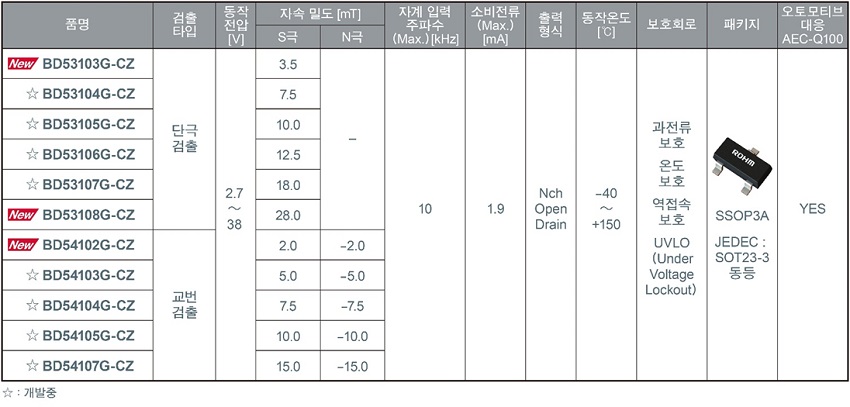

이 제품군은 자동차 기기 신뢰성 규격 AEC-Q100 (Grade 1) 표준을 충족하고, 오토모티브 용도에 요구되는 각종 보호회로를 내장하고 있다. 로옴은 용도에 따라 다양한 제품을 선택할 수 있도록 단극(switch type) 검출 타입 BD5310xG-CZ 시리즈와 교번(latch type) 검출 타입 BD5410xG-CZ 시리즈를 준비했다. 검출 자속 밀도는 2.0mT~28.0mT까지의 총 11기종을 갖추고 있다. 단극 검출 타입은 도어의 개폐나 도어록 등의 위치 검출 용도에 적합하고, 교번 검출 타입은 파워 윈도 및 슬라이드 도어 등에서 사용되는 각종 모터의 회전 검출 용도에 적합하다.

단극 검출 타입 BD53103G-CZ/BD53108G-CZ, 교번 검출 타입 BD54102G-CZ는 6월부터 월 150만 개의 생산 체제로 양산을 개시(샘플 가격 300엔/개, 세금 불포함)했다. 온라인 판매도 개시하여 CoreStaff, Chip 1 Stop 등 온라인 부품 유통 사이트에서 구입할 수 있다.


---

단극(Switch type) 검출: 자력선의 극성으로 S극 또는 N극 중 한쪽만 검출하는 타입
교번(Latch type) 검출: 자력선의 극성으로 S극과 N극을 교대로 검출할 수 있는 타입
자속 밀도: 자계의 강도를 나타내는 양, 단위 면적당 자속의 수. 단위는 T(테슬라)

---
