엘모스, 차세대 유니버설 스마트 LIN 모터 컨트롤러 E523.62 출시

ARM Cortex-M23 탑재로 성능·효율 극대화 ··· 전장 부품 소형화 가속
BLDC·스테퍼·DC 모터 통합 제어 지원 ··· ASIL B 안전 규격 대응


차량용 반도체 전문 기업 엘모스(Elmos Semiconductor SE, 한국 지사 엘모스 코리아)가 12V 차량용 애플리케이션에 최적화된 고집적 모터 컨트롤러 E523.62를 선보이며 전장 시장 공략에 속도를 낸다.

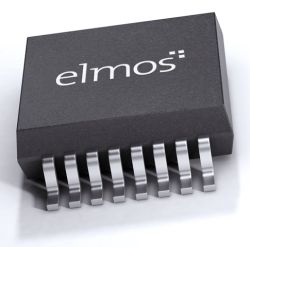

E523.62는 32비트 ARM^® Cortex^®-M23 마이크로컨트롤러(MCU)와 고전압 아날로그 모터 드라이버를 소형 폼팩터의 단일 패키지에 통합한 것이 특징이다. 강력한 연산 성능의 마이크로컨트롤러와 파워스테이지 직접 회로가 결합된 E523.62는 저전력에서 중전력 수준의 액추에이터 및 팬(Fan) 애플리케이션에 최적의 솔루션을 제공한다. 내부 메모리로는 64KByte 플래시 메모리와 4KByte SRAM, 512Byte EEPROM을 탑재하고 있다.

‘일당백’ 제어 능력 ··· 모터 종류 가리지 않는 범용성

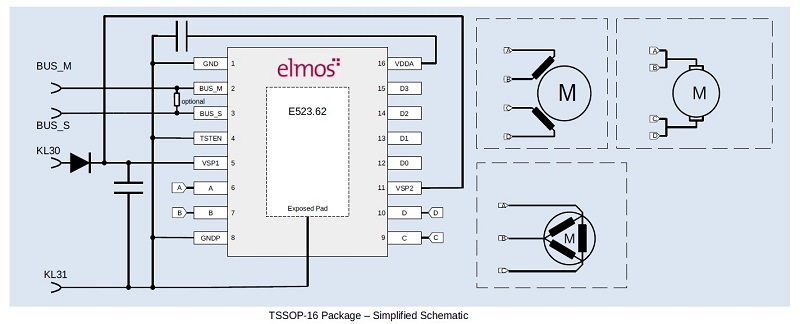

E523.62의 장점 중 하나는 뛰어난 범용성으로 3상 BLDC 모터, 2상 스테퍼 모터 또는 최대 2개의 일반 DC 모터를 제어할 수 있다. 또한, 통합 측정 시스템이 집적되어 있어 센서리스 폐루프(Sensorless Close-loop) 제어를 위한 다양한 입력 시그널을 제공하고, 저전압 및 과전압, 과전류, 온도 과부하 등으로부터의 시스템 보호 기능과 과부하 감지를 위한 드레인-소스 전압 모니터링 등 일체의 모니터링 및 진단 기능을 지원한다.

가혹 환경을 견디는 고신뢰성 설계

전장 부품 특유의 가혹한 환경에 대비해 신뢰성도 대폭 강화했다. 접합부 온도(Junction temperature) 기준 –40℃에서 +150℃의 폭넓은 동작 범위를 보장한다. 특히 기능 안전성 국제 표준인 ISO 26262에 따라 개발되어 자동차 안전 무결성 등급인 ASIL B 요구사항 역시 지원한다.

스마트한 저전력 기술 및 차량 통신·프로그래밍 편의성 극대화

E523.62는 12V 차량용 보드넷을 위한 스마트 전원 공급 블록을 갖추고 있으며, 설정에 따라 7V 미만의 저전압으로 구동이 가능하고 25℃(Typ.) 기준 30μA 딥 슬립 모드로 소비 전력을 낮출 수 있다. 통신과 프로그래밍 기능도 강화됐다. LIN 프로토콜 전용의 32KByte SysROM과 시리얼 인터페이스를 내장해 공정 최종 단계(EOL)에서 펌웨어를 고속으로 프로그래밍할 수 있다. ISO17987 및 SAE-J2602-2 국제 표준을 충족하는 LIN 2.2 인터페이스는 자동 통신속도 보정(Autobaud), 자동 주소 지정(SNPD), 슬립 모드 등 핵심 기능을 완비해 기존 차량용 LIN 버스 시스템과의 완벽한 호환성을 보장한다. 특히 높은 수준의 정밀도를 필요로 하는 절대 위치 측정(Absolute positioning) 기능을 구현하기 위해 외부 센서 구동을 위한 5V/3mA 전원과 아날로그/디지털 GPIO 등 다양한 데이터 인터페이스 역시 제공한다.

엘모스코리아의 홍기범 지사장은 “E523.62는 워터 밸브, 공조 시스템(HVAC) 플랩, 중소형 냉각팬 등 다양한 차량용 부품의 성능을 한 단계 끌어올릴 것”이라며 “고집적화를 통한 비용 절감과 ASIL B 기반의 안전성을 동시에 확보해 전장 시장의 새로운 표준이 될 것으로 기대된다”고 전했다.
