LIN 인터페이스 지원 RGBW LED 드라이버
원칩으로 구현한 저비용, 고효율 RGBW 앰비언트 라이트 컨트롤 솔루션
2024-10-31 온라인기사  / 엘모스코리아

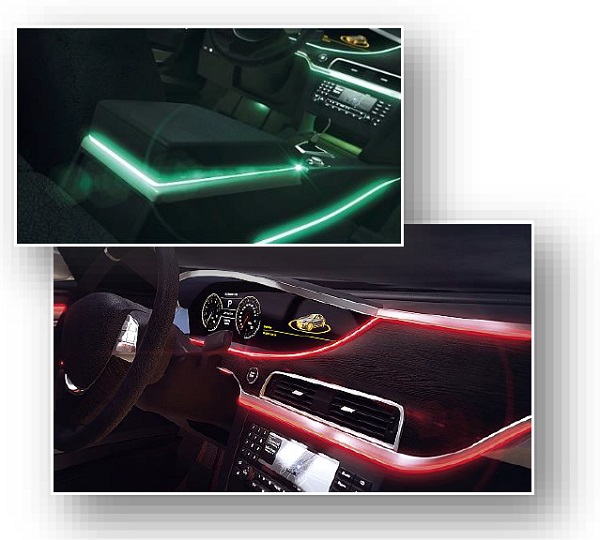

E521.39는 앰비언트 라이트 시스템을 위한 통합적 올인원 솔루션이다. 차량의 인테리어 전반에 걸쳐 어떤 조명 장치든 끊김없고 균일한 빛을 출력할 수 있도록 해 주기 때문에 정적 RGBW LED 드라이버인 E521.39를 사용하여 어떤 색상의 조명이든 구현이 가능하다. E521.39는 차량의 대시보드나 컵홀더, 스위치 버튼 등과 같은 애플리케이션에 적용할 수 있다. 또한, 조명 장치 외의 다른 애플리케이션에도 E521.39의 LIN 커뮤니케이션 블록은 그 활용도가 높다.


주요 특장점
∎ 5V to28V, 최대 40V까지 광범위한 공급 전압 지원
∎ 4개의 고정밀 로우사이드 LED 드라이버
∎ 출력단은 GPIO로 사용 가능
∎ 4개의 16bit PWM 제너레이터 탑재
∎ Watchdog 뿐 아니라 Flash, SysROM, RAM 그리고 NVM까지 포함된 16bit 마이크로컨트롤러 탑재
​​​​​​​∎ 하드웨어 디바이더/멀티플라이어
​​​​​​​∎ JTAG이나 고속 LIN을 통한 프로그래밍 가능
​​​​​​​∎ 전압과 온도 센싱 및 진단을 위한 12bit ADC 포함
​​​​​​​∎ LIN 오토어드레싱 BUS shunt 방식 채택
​​​​​​​∎ AEC-Q100 및 AEC-Q006 자동차 표준을 충족시키는 품질 인증


적용 가능한 애플리케이션
​​​​​​​∎ 인테리어 조명 시스템
​​​​​​​∎ LIN 인터페이스를 사용하는 컨트롤 유닛

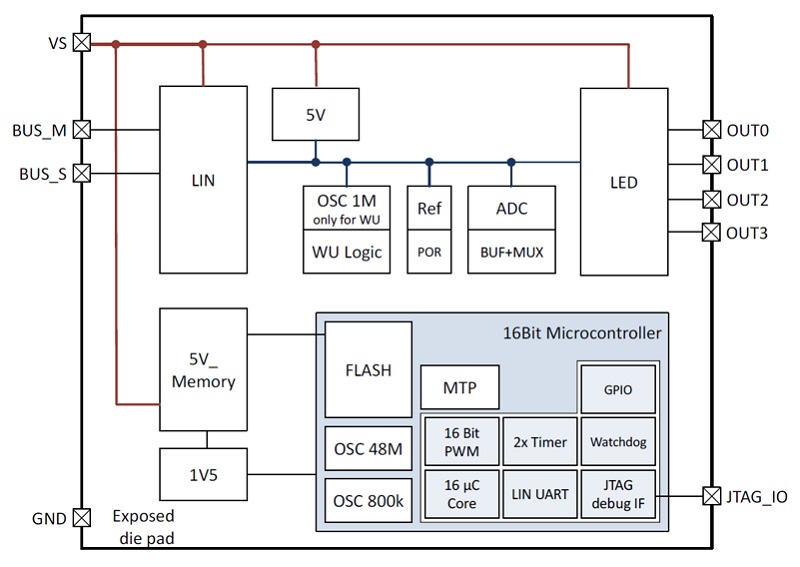

Block Diagram




Ordering Information



시스템 차원의 특장점
​​​​​​​∎ 광범위한 애플리케이션 노하우 제공
  • 고전류 출력의 RGB 앰비언트 라이트 솔루션을 위한 벤치마킹
  • 오토어드레싱 타입 1, 2 및 3의 기능을 포함한 LIN BUS 노드를 15개 이상 지원
​​​​​​​∎ 지원 가능한 자료 (요청 시 제공)
  • 기술 문서
  • 사용자 가이드
  • 애플리케이션 노트
  • IBEE 리포트
  • C&S / IHR 리포트
  • 소비 전력 계산 툴 (Calculation sheets)
  • EVA Kit
  • Elmos Lab. 툴
  • Supplement 파일
  • JTAG 관련 문서
  • 데모코드
